全国24小时服务热线:13817659080sisdin@126.com
手机端新闻咨询banner配图 pc端新闻banner
持续低温阴雨天气对彩钢瓦翻新漆膜干燥速度有何影响

彩钢瓦翻新施工好的漆膜成膜性的快慢容易受很多因素的影响:温度、湿度、漆膜厚度、加水量、成膜物质等等,这些都会导致彩钢瓦翻新漆膜性能的变化,如彩钢瓦翻新漆膜干燥速度。

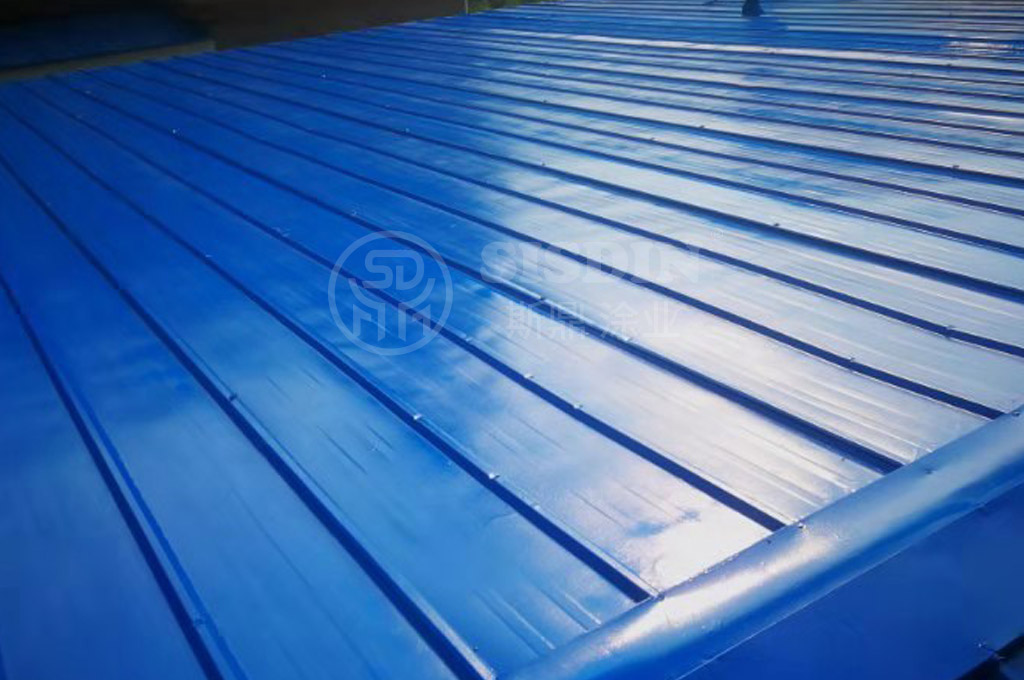

施工人员对斯鼎CW系列彩钢瓦翻新漆膜干燥速度控制的比较好

1.温度湿度对彩钢瓦翻新漆膜干燥速度的影响
尤其水性彩钢瓦漆在施工时温度和湿度给漆膜的干燥速度带来的变化很大,这那些施工环境气候中尤为明显。“低温高湿”、“高温高湿”、“低温低湿度”这几种情况下会给漆膜的干燥带来很大的影响。为什么说这几种情况下施工干燥会变慢呢?水性漆的施工要求温度在5-40℃施工,湿度小于80%。水性彩钢瓦漆的生产工艺是以水作为介质溶解稀释,这些体系里面的水需要通过自发漆膜孔完全挥发出去,最终形成致密的漆膜保护彩钢瓦表面。低温低湿的环境下施工漆膜水分挥发变慢漆膜干燥速度就会延长,成膜物质需要多加不然漆膜成膜不够导致开裂,这样漆膜干燥速度就会延长;低温高湿的环境下施工,漆膜里面的水分挥发远远小于空气中进入漆膜的水分,导致动态失衡,漆膜持续干燥不了这个条件下施工很容易导致漆膜起泡耐水变差;高温高湿的环境下施工漆膜的干燥相对会比低温低湿也会下降变慢,48小时内有阴雨天气不建议施工。

2.喷漆厚度对彩钢瓦翻新漆膜干燥速度的影响
漆膜的厚度可以有效的增加性能,漆膜厚度一般单膜控制在30-45微米,可以增加耐候和耐防腐性能,而且也不影响干燥速度,如果单遍喷涂太厚,漆膜水份挥发变慢,影响干速,适得其反。

3.加水量对彩钢瓦翻新漆膜干燥速度的影响
客户使用的喷漆工具不一样喷漆的粘度需要现场稍作调试,可根据自己工具选择开稀适合自己现场喷涂的粘度,枪口大小的选择、压力的大小、出漆的量快慢都会影响喷涂效果,而且每个喷漆工施工手法也都有差异,一般我们为了防止流挂粘度相对会高一点。客户可以根据现场添加适当的水开稀,一般我们建议加水量5%-10%,有的体系可能要加到5%-20%水稀释才可以,材料的不良储存也会给漆造成蒸发粘度上升。

彩钢瓦翻新施工只要控制好施工时的温度、湿度、加水量、和漆膜厚度,就能掌握好漆膜的干燥速度,利用机器基材清理打磨干净是很难出现起皮开裂问题的。施工经验自己可以总结一些,也可以向我们上海斯鼎涂业技术部门了解交流。
